CDI polini en Imap aansluiten

Bericht door Jep » wo mei 18, 2011 7:54 pm

BB afdekking uitbouwen,accupool los(massa)
zwarte!! stekker losmaken op de ecm: rose/blauwe draad pakken van/voor injector :draad doorknippen ,
Rose draad van "polini" kastje naar uiteinde ecm --blauwe draad polini op andere uiteinde naar injector!

Geel/blauwe draad ,hierbij soldeer je de gele draad vast (toerental van bobine aansluiting)

grijze!! stekker ecm
Draad gasklehuis/throtlebody:Geel/blauwe draad ---hieraan soldeer je de witte witte draad van de polini.
---------------------------------------------------------------------------------------------------
zwarte draad polini:aan massa
rode draad polini: aan rood/zwarte draad bij zekeringhouder(geschakeld contact 15)dus niet permanent
Bij twijfel volt/weerstandmeter erbij en meten ,kan eigenlijk niet fout gaan

Zal 1 dezer dagen proberen er een scan van te maken ,(de polini handleiding) voor diegene die het wil aansluiten zoals polini het voorschrijft,simpel maar niet betrouwbaar op langere termijn

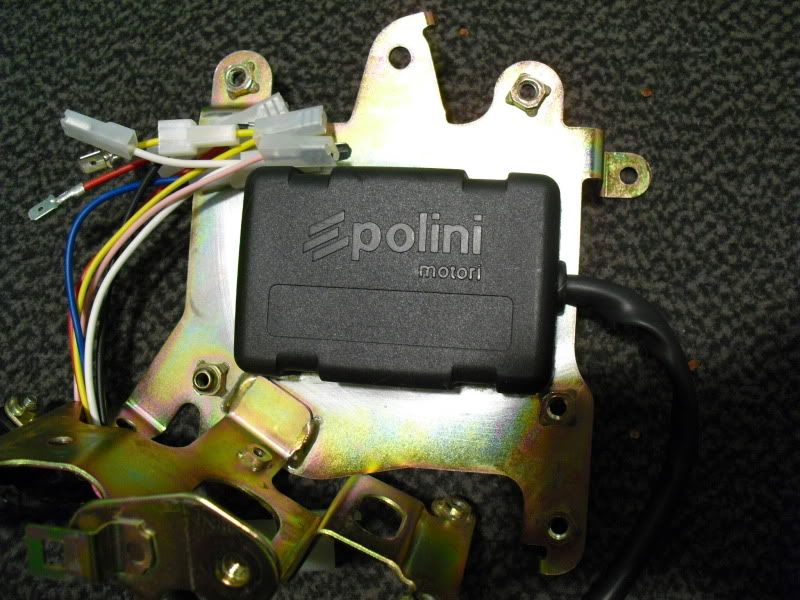

Afbeelding

Afbeelding
Laatst gewijzigd door Jep op za mei 21, 2011 8:03 am, 2 keer totaal gewijzigd.
born to be mild
Yamaha giggle

Zundapp 517
Zundapp 446

serko
Full Member
Full Member
Berichten: 113
Lid geworden op: di jul 20, 2010 11:09 am
Locatie: A'dam 020

Re: CDi polini aansluiten

Bericht door serko » wo mei 18, 2011 8:19 pm

Jep schreef:simpel maar niet betrouwbaar op langere termijn
bedoel je dat hij los kan gaan?
en dat je dan niet verder kan rijden?

Gebruikersavatar
Jep
Hero Member
Hero Member
Berichten: 1512
Lid geworden op: za mei 26, 2007 12:13 pm

Re: CDi polini aansluiten

Bericht door Jep » wo mei 18, 2011 8:25 pm

Ja/nee de stekker verbinden kunnen los gaan/corrosie e.d. ,mits je het juiste gereedschap/middelen gebruikt,en je moet het polini kastje zien weg te frommelen onder luggage board, ??? ziet "iedereen" hangen
Beter in de BB monteren,kunnen meerdere forumleden beamen
born to be mild
Yamaha giggle

Zundapp 517
Zundapp 446

Gebruikersavatar
Jep
Hero Member
Hero Member
Berichten: 1512
Lid geworden op: za mei 26, 2007 12:13 pm

Re: CDi polini aansluiten

Bericht door Jep » do mei 19, 2011 5:36 pm

zie 1e post voor beschrijving
born to be mild
Yamaha giggle

Zundapp 517
Zundapp 446

Gebruikersavatar
Jeroenvv
Hero Member
Hero Member
Berichten: 1517
Lid geworden op: do feb 14, 2008 10:05 am
Locatie: Ede Gelderland

Re: CDi polini aansluiten

Bericht door Jeroenvv » di mei 24, 2011 6:25 pm

Ik heb het I-Map aansluitschema ook nog voor jullie:
Afbeelding

Gebruikersavatar
remcoW
Sr. Member
Sr. Member
Berichten: 474
Lid geworden op: wo apr 07, 2010 4:34 pm
Locatie: Duiven
Contacteer:

Re: CDI polini en Imap aansluiten

Bericht door remcoW » wo aug 03, 2011 11:28 am

Was best ff zoeken maar gelukkig wordt het antwoord hier http://www.hondazoomer.nl/viewtopic.php?f=13&t=1531 gegeven. Daarnaast is het ook handig om te weten dat je bij de imap niet net zoals bij de polini het uitgangssignaal naar de injector kunt schakelen. De imap gaat dan op storing.

http://www.hondazoomer.nl/viewtopic.php ... hilit=imap

ik was al bang dat ze bij mij de paars/blauwe draad waren vergeten :P

meteen dus maar ff het schemaatje aangepast.

Afbeelding
Laatst gewijzigd door remcoW op wo aug 03, 2011 6:58 pm, 1 keer totaal gewijzigd.
Mijn fouten uit het verleden:
- Puch maxi
- Honda mb50
- Kymco Super8


Maar nu ga ik een goede toekomst te gemoet, ik heb nu een: Honda zoomer!

Gebruikersavatar
lavillastrangiato
Sr. Member
Sr. Member
Berichten: 308
Lid geworden op: vr mei 06, 2011 7:21 am
Locatie: Zoetermeer

Re: CDI polini en Imap aansluiten

Bericht door lavillastrangiato » wo aug 03, 2011 11:50 am

We gaan het meemaken, zojuist een Polini cdi + intake-tube besteld bij SIP. Ik hoop dat ik er uit kom qua bedrading en anders pech.
Het leven is hard zonder wasverzachter !!
En het leven is groen met onkruid !!

Honda Zoomer Zwart
Honda Zoomer Wit
Peugeot Viva City

Gebruikersavatar
Rojackthefox
Hero Member
Hero Member
Berichten: 2902
Lid geworden op: di jul 08, 2008 2:47 pm
Locatie: Maassluis-Zuidholland.

Re: CDI polini en Imap aansluiten

Bericht door Rojackthefox » wo aug 03, 2011 4:51 pm

Zaterdag inbouwen joh, als je het op tijd binnen hebt natuurlijk :)
Hit the road Jack

Gebruikersavatar
remcoW
Sr. Member
Sr. Member
Berichten: 474
Lid geworden op: wo apr 07, 2010 4:34 pm
Locatie: Duiven
Contacteer:

Re: CDI polini en Imap aansluiten

Bericht door remcoW » wo aug 03, 2011 5:13 pm

gaat bij mij al lekker, alles is goed aangesloten maar als ik de stekker van de i-map er in doe geeft hij foutcode 1(map sensor defect) ??? :-\
Mijn fouten uit het verleden:
- Puch maxi
- Honda mb50
- Kymco Super8


Maar nu ga ik een goede toekomst te gemoet, ik heb nu een: Honda zoomer!

Gebruikersavatar
lavillastrangiato
Sr. Member
Sr. Member
Berichten: 308
Lid geworden op: vr mei 06, 2011 7:21 am
Locatie: Zoetermeer

Re: CDI polini en Imap aansluiten

Bericht door lavillastrangiato » wo aug 03, 2011 6:44 pm

Rojackthefox schreef:Zaterdag inbouwen joh, als je het op tijd binnen hebt natuurlijk :)
Neh, ik ga hem zaterdag niet inbouwen (als ik hem dan uberhaubt al binnen heb wat ik dus niet denk), moet eerst uitdokteren hoe het aangesloten moet worden. Ik hoop dat het schema wat erbij zit een beetje duidelijk is.
Het leven is hard zonder wasverzachter !!
En het leven is groen met onkruid !!

Honda Zoomer Zwart
Honda Zoomer Wit
Peugeot Viva City

oli
Full Member
Full Member
Berichten: 216
Lid geworden op: ma jun 14, 2010 2:18 pm
Locatie: Amsterdam

Re: CDI polini en Imap aansluiten

Bericht door oli » wo aug 03, 2011 6:58 pm

Het schema wat erbij zit is totaal niet duidelijk!

Hier heb je waarschijnlijk meer aan als je m in de batterybox hangt:

Zwart - massa
Rood - rechter relais, rood/zwart/bruin
Geel - geel blauw zilver (zwarte stekker)
Wit - geel blauw bruin (grijze stekker)
Injectordraad 10 cm vanaf computer doormiddenknippen:
Roze - computerkant van injectordraad
Blauw - injectorkant van injectordraad

Gebruikersavatar
lavillastrangiato
Sr. Member
Sr. Member
Berichten: 308
Lid geworden op: vr mei 06, 2011 7:21 am
Locatie: Zoetermeer

Re: CDI polini en Imap aansluiten

Bericht door lavillastrangiato » wo aug 03, 2011 7:04 pm

Hey, onwijs bedankt oli, dit scheelt mij een onwijs uitgezoek. Weet je dit uit je hoofd of heb je alle documentatie mee op vakantie? Tussen welk draadje moet je eigenlijk het schakelaartje plaatsen? Was het nog leuk in de Ruckus shop?
Het leven is hard zonder wasverzachter !!
En het leven is groen met onkruid !!

Honda Zoomer Zwart
Honda Zoomer Wit
Peugeot Viva City

oli
Full Member
Full Member
Berichten: 216
Lid geworden op: ma jun 14, 2010 2:18 pm
Locatie: Amsterdam

Re: CDI polini en Imap aansluiten

Bericht door oli » wo aug 03, 2011 7:20 pm

Had ik in de notes van mijn telefoon gezet toen ik die van mij heb geïnstalleerd!
Schakelaartje moet een aan/aan tumbler schakelaartje zijn.
Zo aangesloten:
(ingang 1) Injectorsignaal Polini \
- uitgang naar injector
(ingang 2) Injectorsignaal ECU /

Moet je lukken toch?


Ik ga trouwens over een uurtje richting die shop in Denver, ben benieuwd!

Gebruikersavatar
lavillastrangiato
Sr. Member
Sr. Member
Berichten: 308
Lid geworden op: vr mei 06, 2011 7:21 am
Locatie: Zoetermeer

Re: CDI polini en Imap aansluiten

Bericht door lavillastrangiato » wo aug 03, 2011 7:24 pm

De bekabeling heb ik begrepen, die is duidelijk. Maar de schakelaar is dan een soort wisselschakelaar? De term aan/aan tumbler ken ik niet, maar dat weten ze wel bij een autoshop ?
Laatst gewijzigd door lavillastrangiato op wo aug 03, 2011 7:28 pm, 1 keer totaal gewijzigd.
Het leven is hard zonder wasverzachter !!
En het leven is groen met onkruid !!

Honda Zoomer Zwart
Honda Zoomer Wit
Peugeot Viva City

oli
Full Member
Full Member
Berichten: 216
Lid geworden op: ma jun 14, 2010 2:18 pm
Locatie: Amsterdam

Re: CDI polini en Imap aansluiten

Bericht door oli » wo aug 03, 2011 7:28 pm

Ik heb die van mij bij aurora in Amsterdam gekocht.
Je moet gewoon een schakelaartje zoeken die als je hem omzet het signaal van de andere ingang pakt en andersom natuurlijk.
Een enkelpolige wisselschakelaar, makkelijker gezegd!

Deze in het klein:
http://www.aurora-kontakt.nl/produkten/ ... 646602.jpg
